CASSETTA INCASSO DUOFIX PER WC SOSPESI INFANZIA/BAMBINI GEBERIT

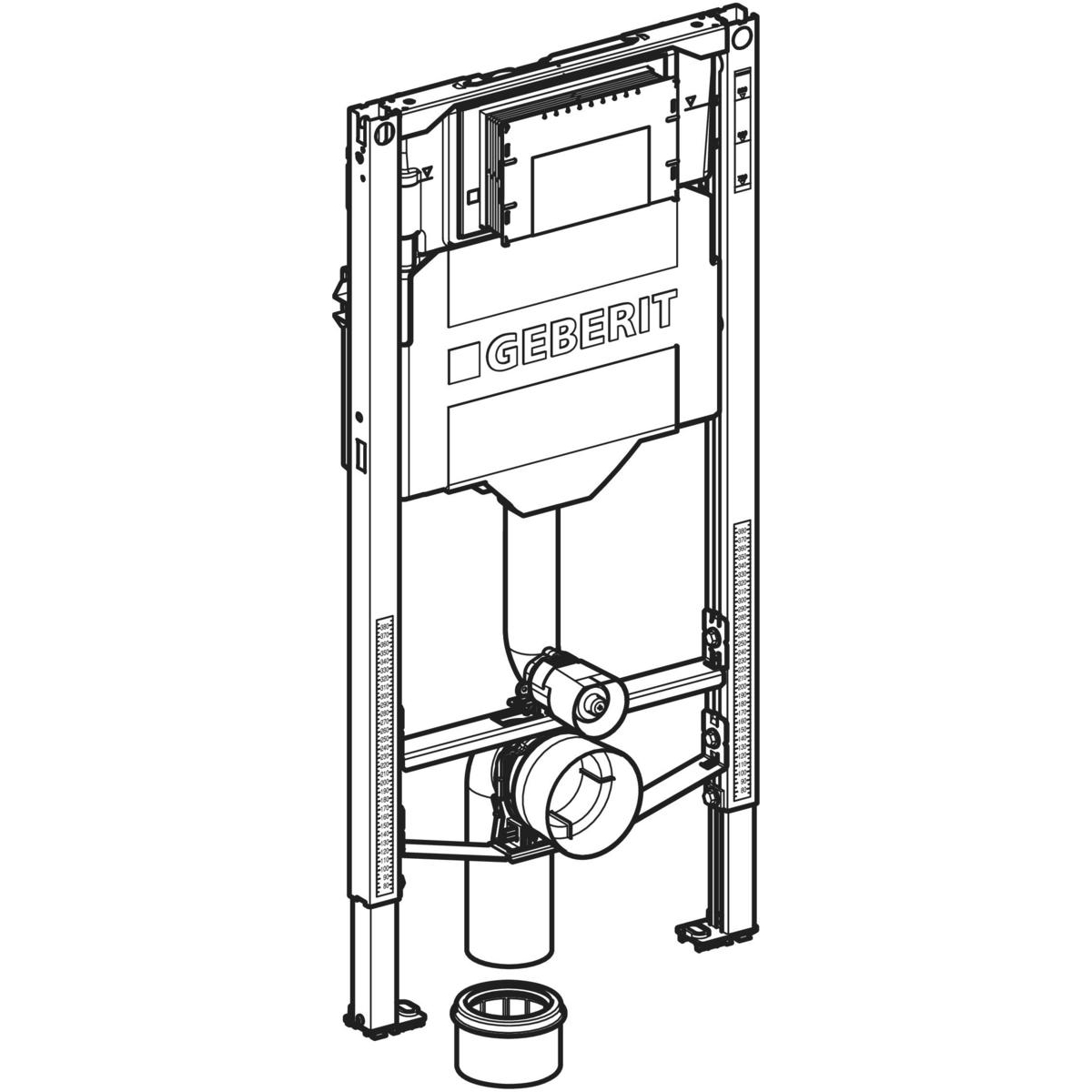

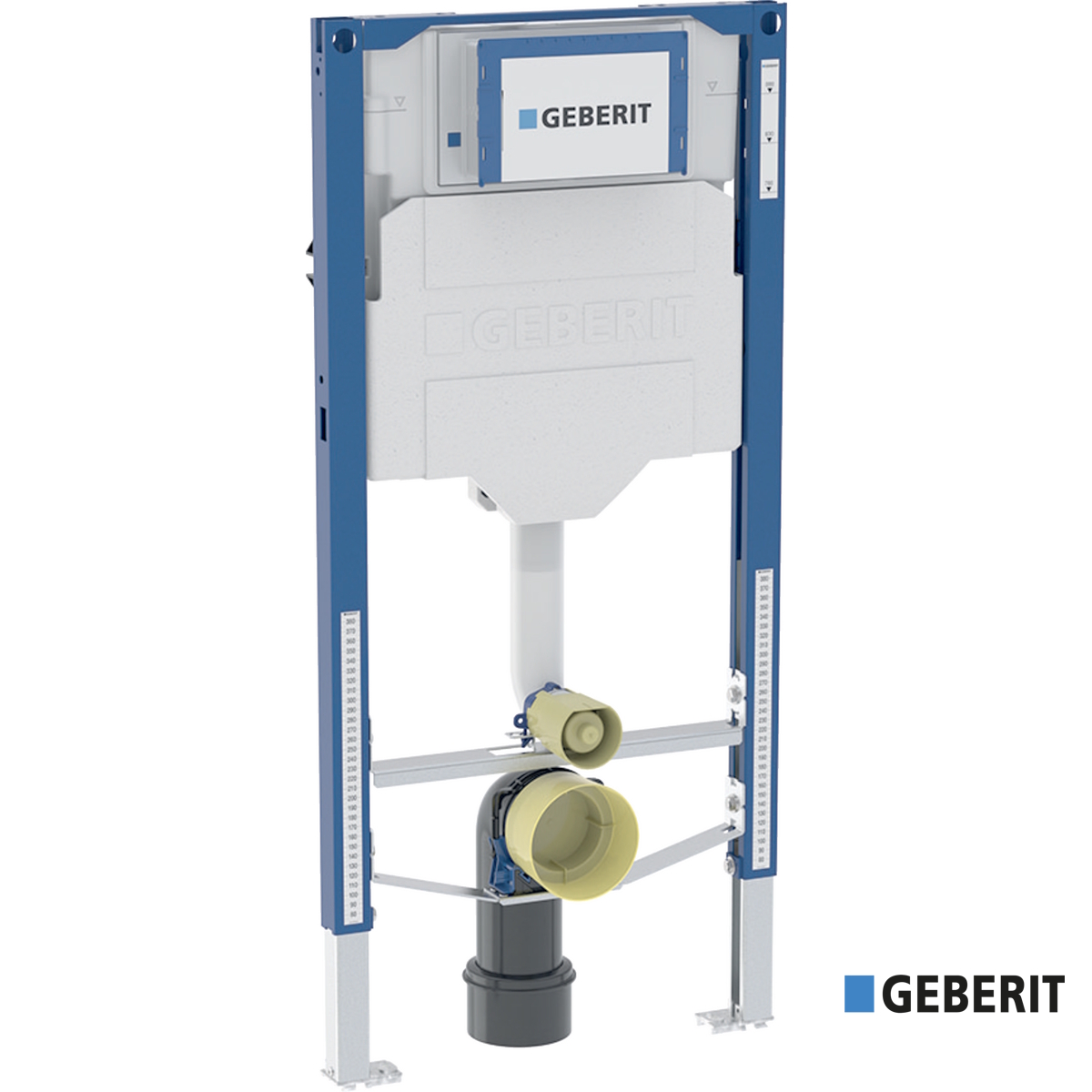

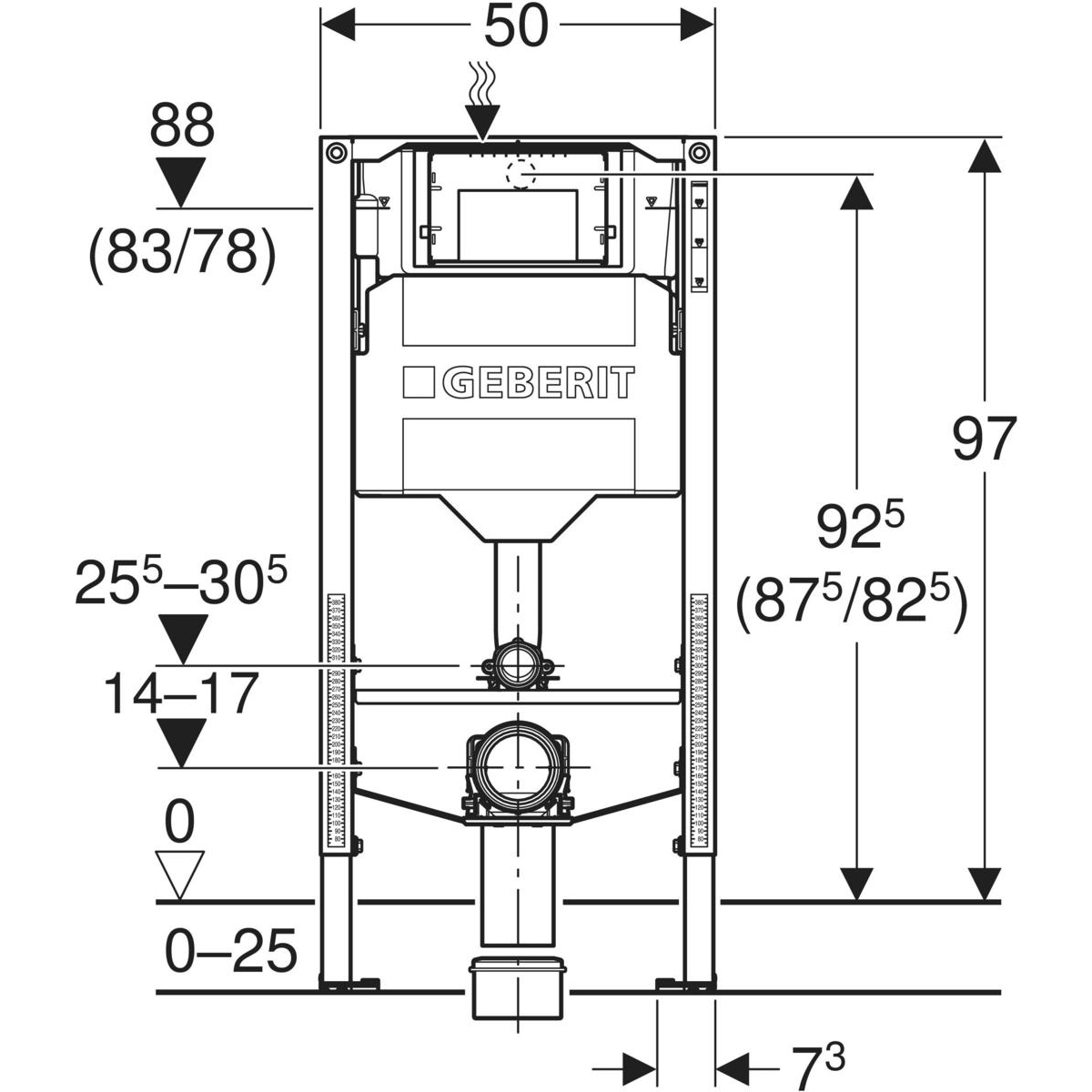

Modulo Geberit Duofix per vaso a pavimento per bambini e bambini in età prescolastica,97 cm, con cassetta di risciacquo da incasso Sigma 12 cm



DESTINAZIONI D'USO

• Per pareti a montanti in metallo e in legno

• Per pareti d'installazione Geberit Duofix

• Per il montaggio in contropareti ad altezza parziale o totale

• Per il montaggio in pareti divisorie ad altezza totale

• Per l'installazione in sistemi portanti Geberit GIS per

controparete

• Per altezze del pavimento 0–25 cm

• Per vasi a pavimento per bambini e bambini in età prescolastica

• Per la placca di comando per WC Bambini

PROPRIETÀ

• Serie 2025

• Telaio staticamente autoportante, protetto dalla corrosione con

verniciatura a polvere

• Piastre di base orientabili, adatte all'installazione nei profili a U

UW 50 e UW 75

• Le piastre di base possono essere montate nel binario del

sistema Geberit Duofix senza attrezzi e senza componenti

aggiuntivi

• Piedi zincati e protetti dalla corrosione, antiscivolo

• Set per allacciamento bianco

• Curva di risciacquo ad innesto, accorciabile

• Traversa di fissaggio per curva di risciacquo regolabile in

altezza

• Traversa di fissaggio per curva tecnica regolabile in altezza

• Cassetta di risciacquo da incasso Geberit Sigma 12 cm, isolata

contro la condensa

• Azionamento frontale

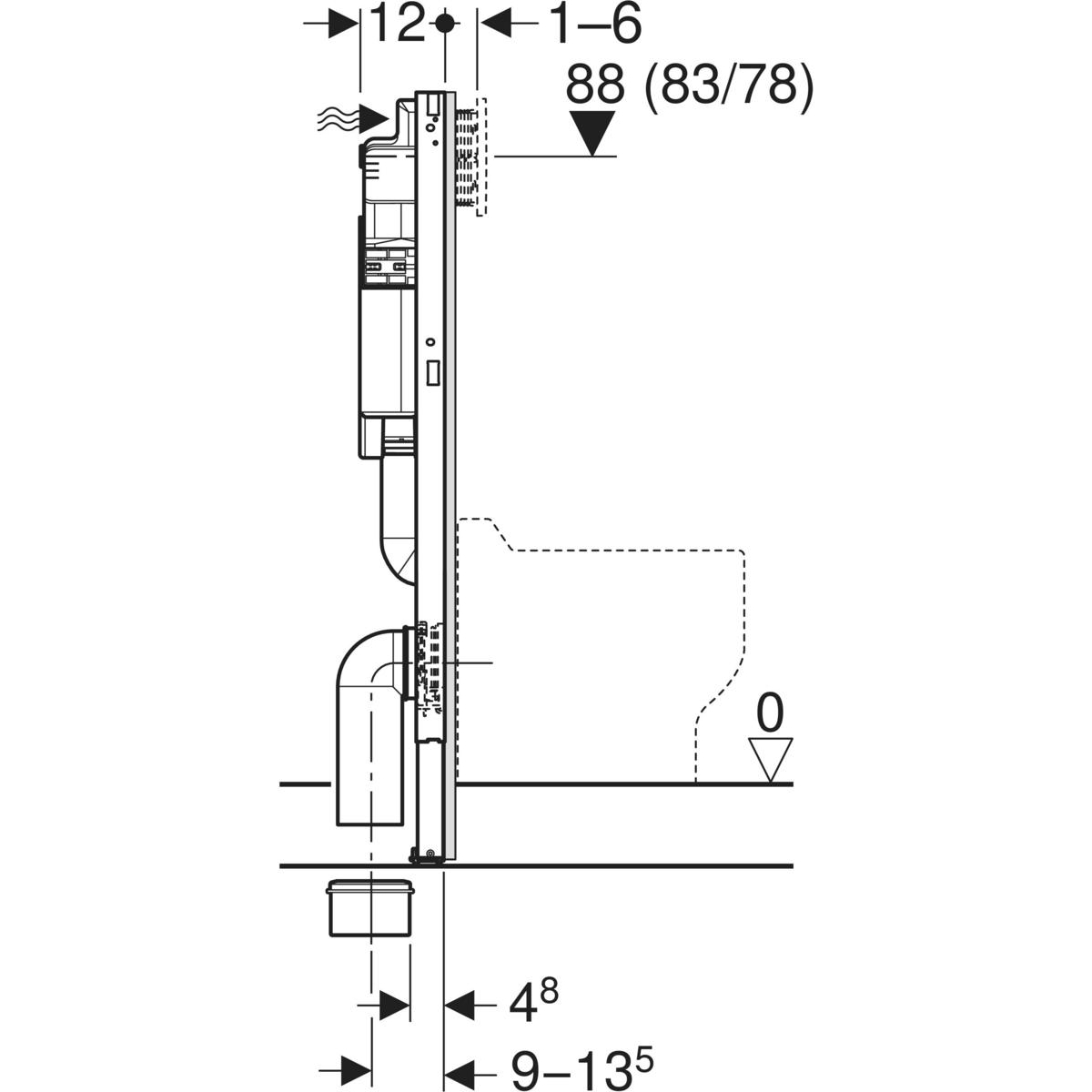

• Altezza di azionamento 88 cm riducibile in funzione della

ceramica (83/78 cm).

• Lavori di montaggio e manutenzione sulla cassetta di risciacquo

da incasso senz'attrezzi

• Allacciamento idrico posteriore oppure superiore al centro

• Protezione cantiere con apertura per l'ispezione accorciabile,

protegge dall'umidità e dalla sporcizia



DATI TECNICI

Pressione dinamica 0.1–10 bar

Temperatura dell'acqua max 25 °C

Impostazione predefinita 6 / 3 l

volume di risciacquo

Campo di regolazione 4 / 4.5 / 6 / 7.5 l

risciacquo lungo

Campo di regolazione 2–4 l

risciacquo a volume piccolo

Portata a 300 kPa / 3 bar 0.16 l/s

Pressione dinamica minima 0.1 bar

Portata di progetto 0.09 l/s

Materiale Acciaio

Regolabile in altezza Sì



MATERIALE IN DOTAZIONE

Allacciamento idrico R 1/2", compatibile MasterFix e MeplaFix,

con rubinetto d'arresto integrato e volantino

• Protezione cantiere con apertura per l'ispezione

• Braccialetto

• Curva tecnica 90° in PE-HD, ø 90 mm

• Manicotto di collegamento in PE-HD, ø 90/110 mm

• 152.408.00.1 - ctionSet WWC PP d90/45 L25 Kid WC 21160

• 2 staffe di fissaggio per montante

• Materiale di fissaggio e protezione



ACCESSORI

• Squadretta del sistema Geberit Duofix

• Materiale di fissaggio Geberit Duofix per distanza tra montanti 50–57,5 cm

• Set ancoraggi a parete Geberit Duofix per montaggio senza binario

• Set ancoraggi a parete Geberit Duofix per montaggio senzabinario, soluzione ad angolo

• Set prolunghe per ancoraggi a parete Geberit Duofix
